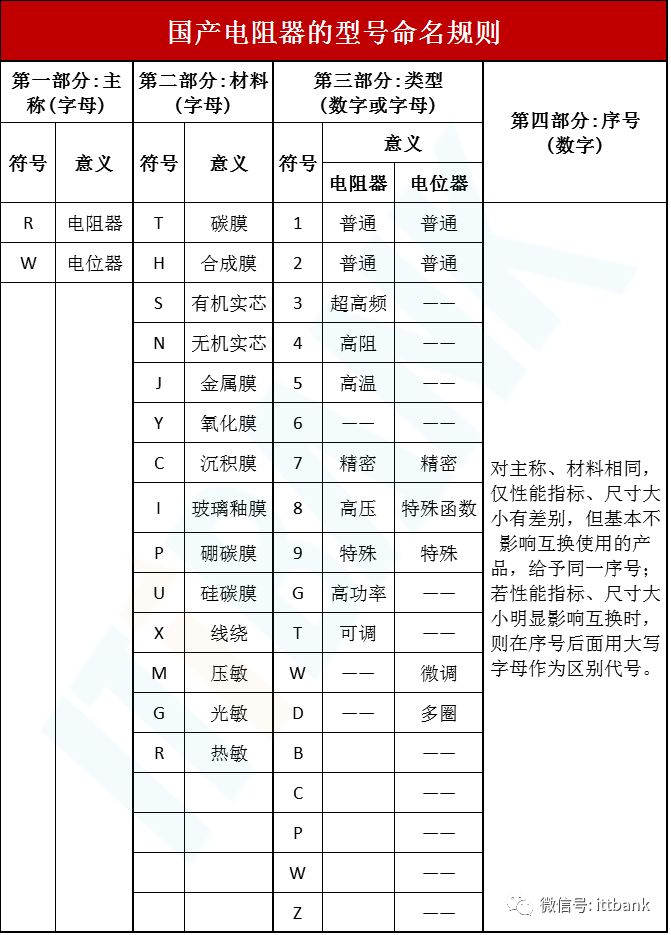

1.电阻器

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

举例:

RJ76表示精密金属膜电阻器

R——电阻器(第一部分)

J——金属膜(第二部分)

7——精密(第三部分)

6——序号(第四部分)

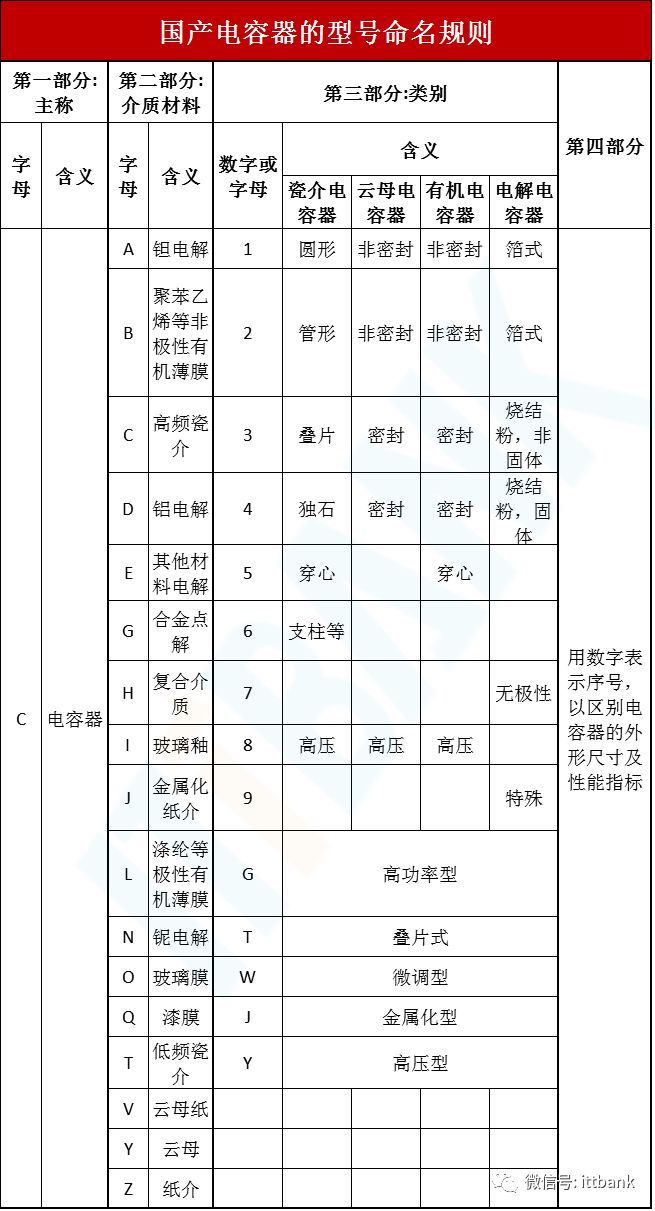

2.电容器

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

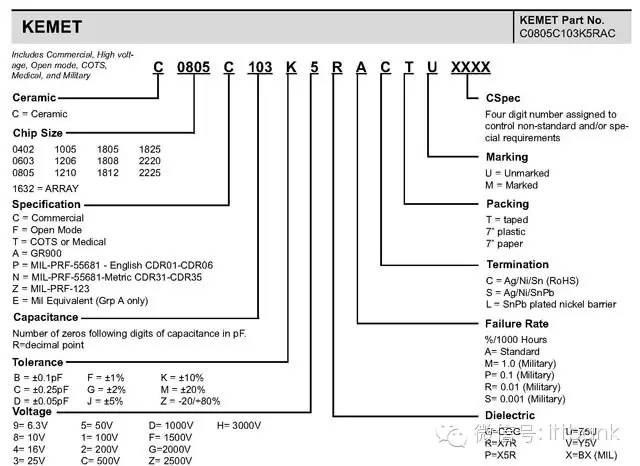

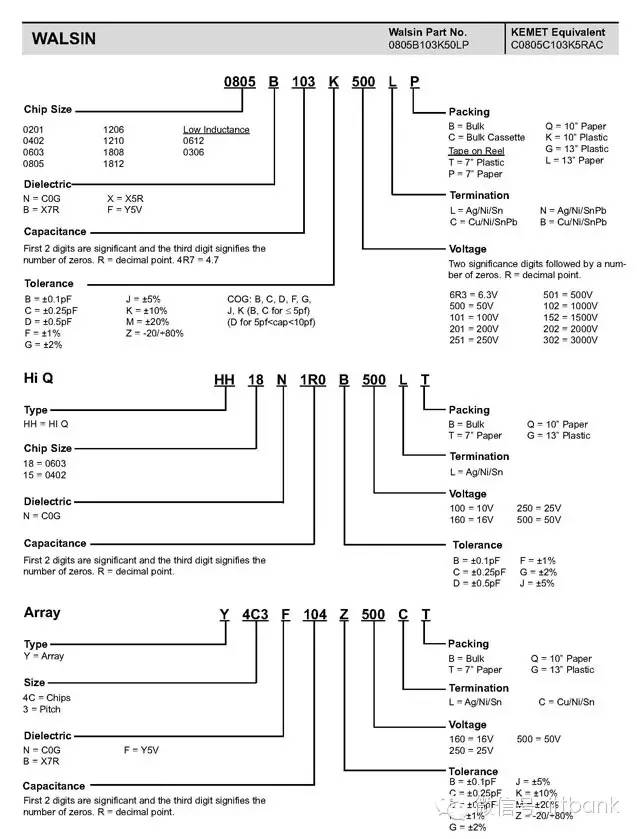

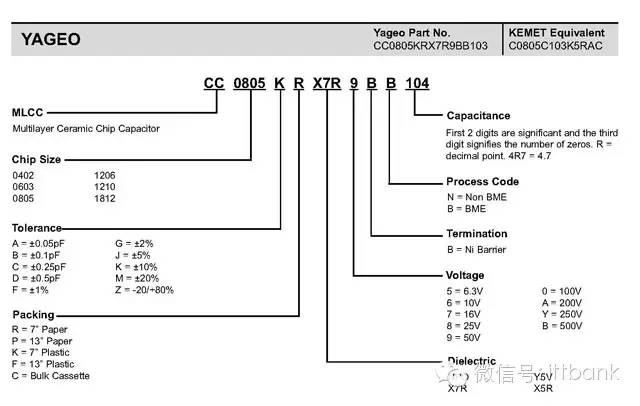

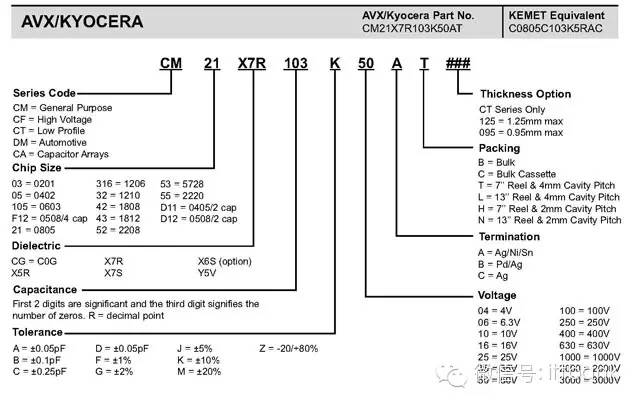

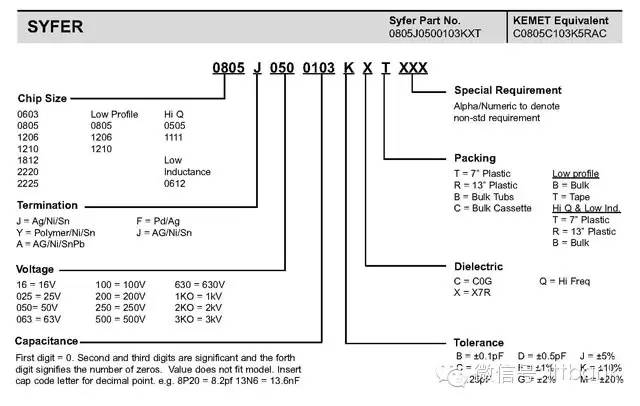

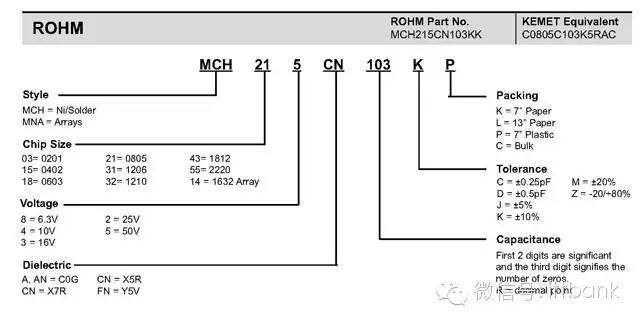

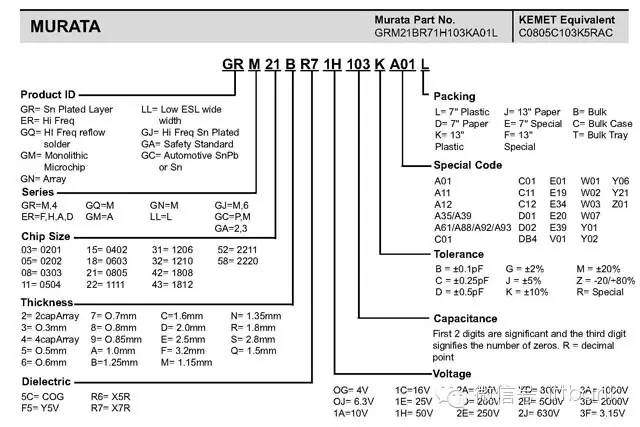

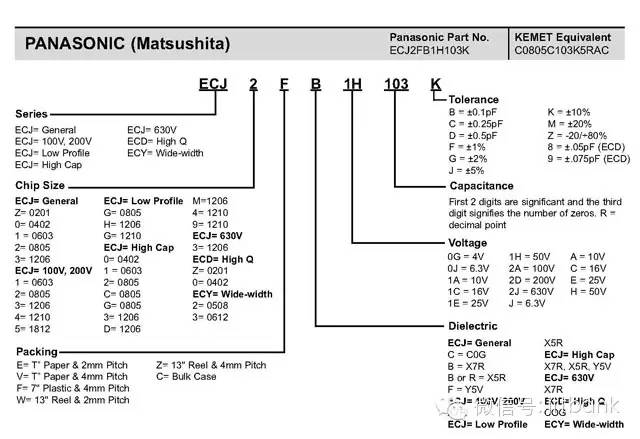

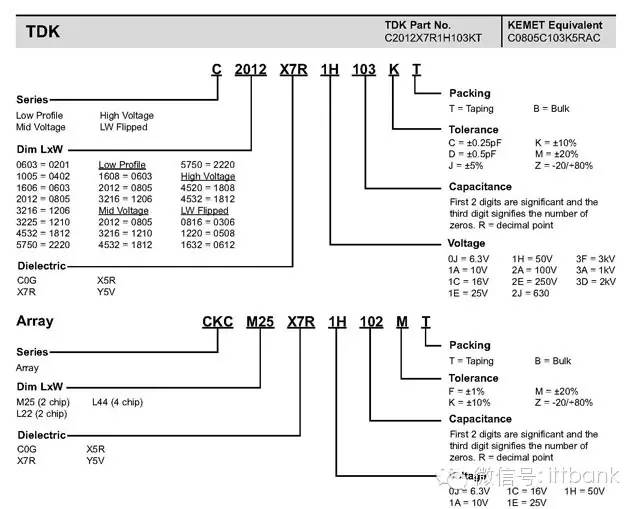

国外电容器命名规则不一,国外部分知名厂家命名规则如下:

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

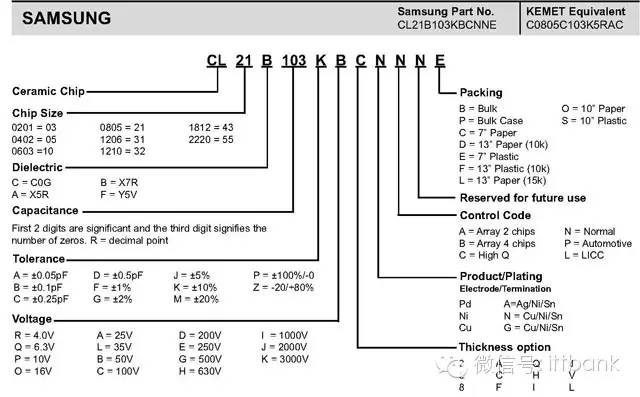

(6)韩国三星(SAMSUNG)

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

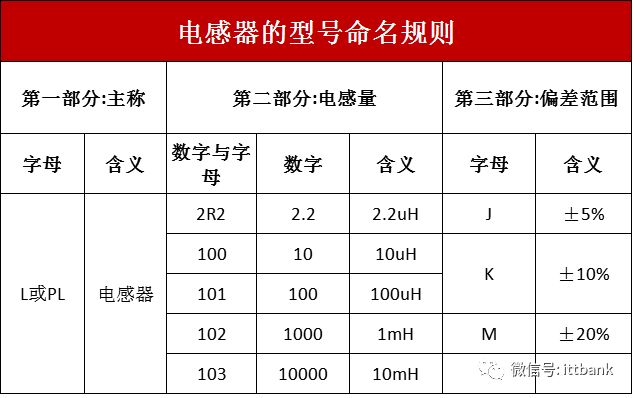

3.电感器

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

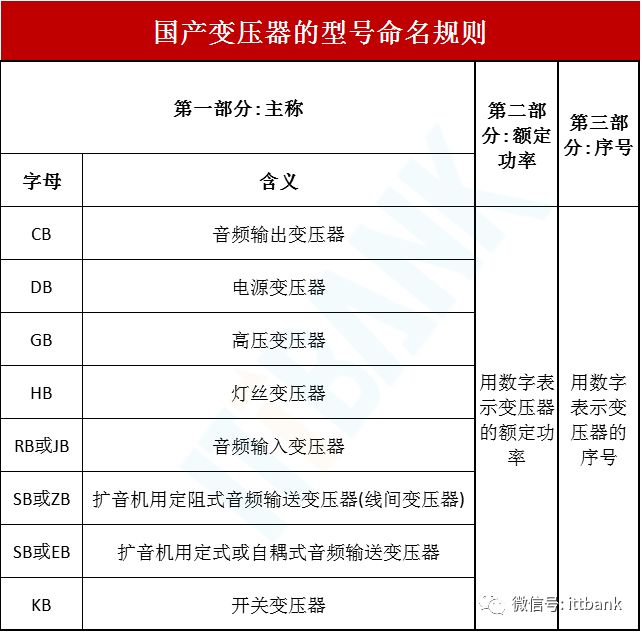

4.变压器

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

5.二极管

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

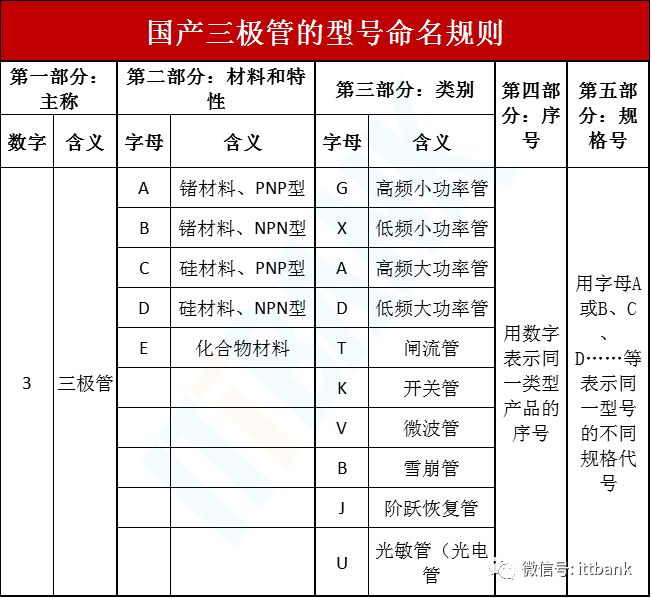

6.三极管

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

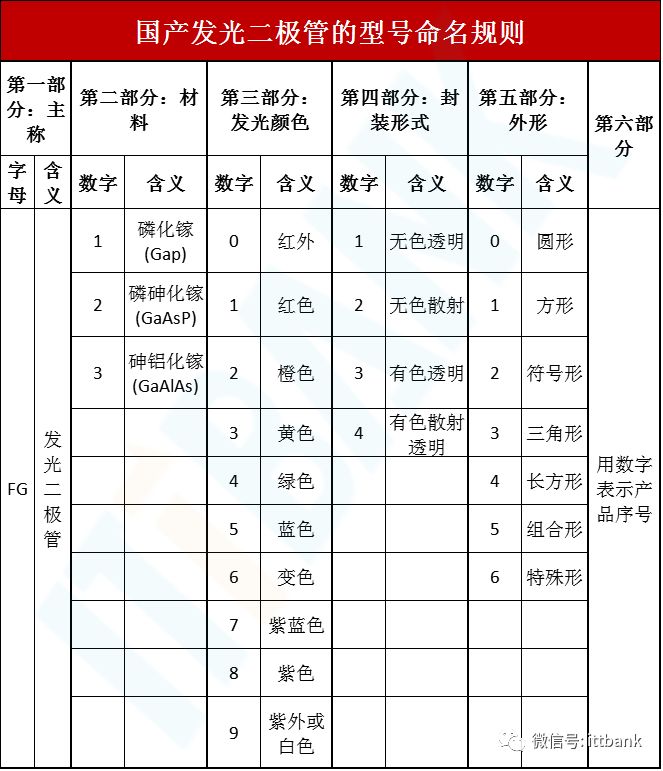

7.发光二极管

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

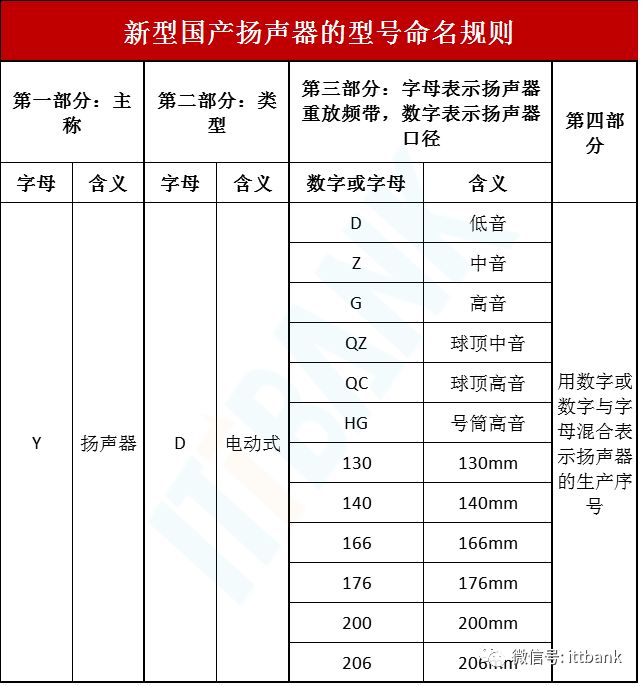

8.扬声器

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

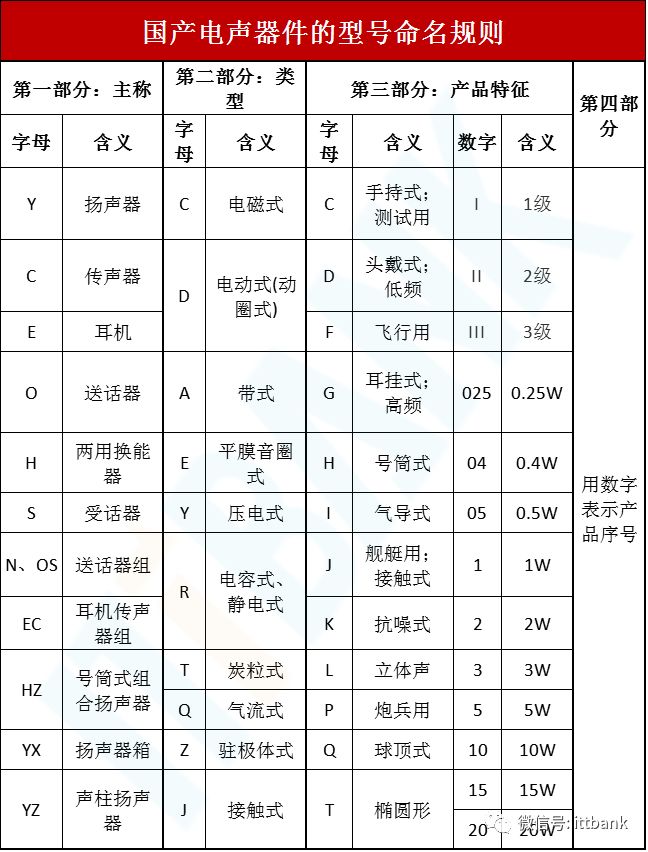

9.电声器件

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

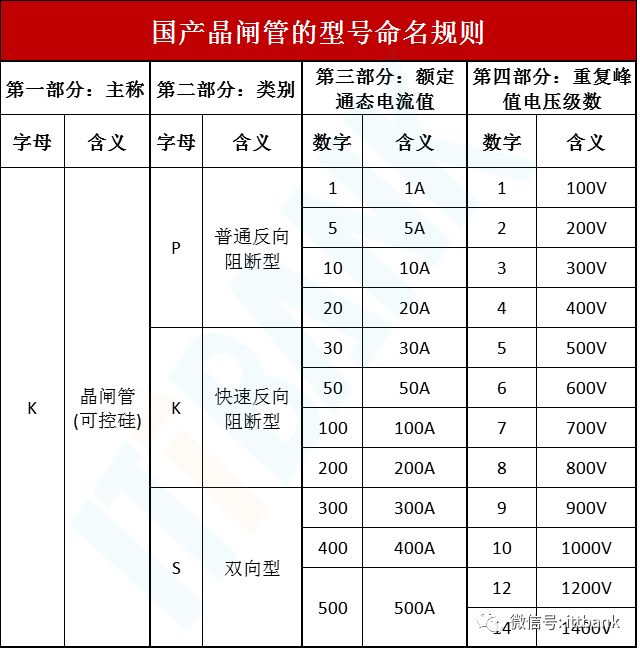

10晶闸管

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

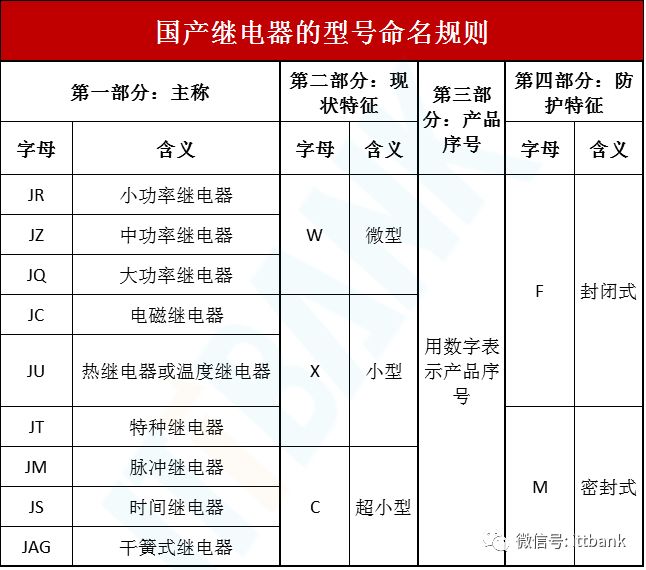

11.继电器

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国外:

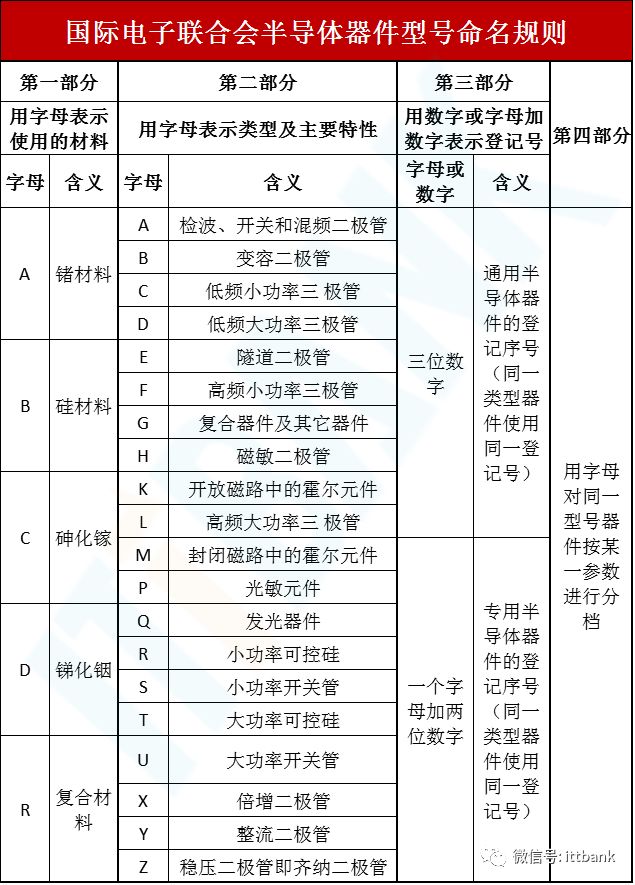

1.国际电子联合会半导体器件命名法

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

国际电子联合会晶体管型号命名法的特点:

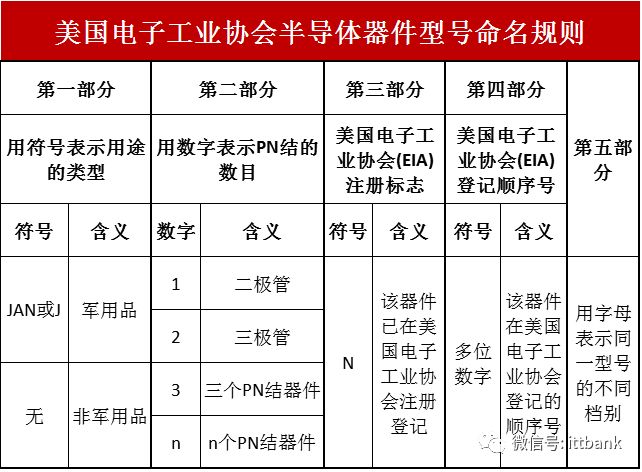

2.美国半导体器件型号命名法

美国晶体管或其它半导体器件的型号命名法较混乱。这里介绍的是美国晶体管标准型号命名法,即美国电子工业协会(EIA)规定的晶体管分立器件型号的命名法。如下表:

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

美国晶体管型号命名法的特点:

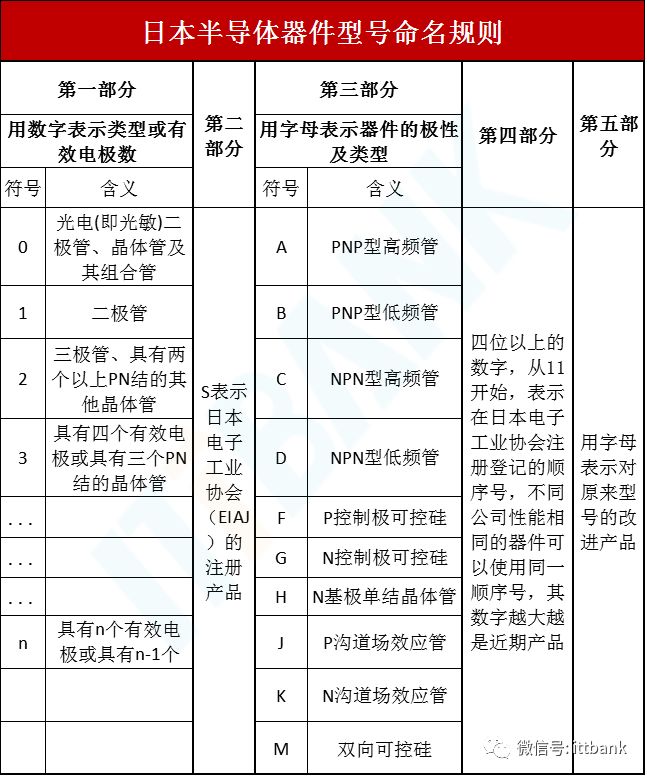

3.日本半导体器件型号命名法

日本半导体分立器件(包括晶体管)或其它国家按日本专利生产的这类器件新加坡电子元器件公司取名,都是按日本工业标准(JIS)规定的命名法(JIS-C-702)命名的。

日本半导体分立器件的型号,由五至七部分组成。通常只用到前五部分。前五部分符号及意义如下表所示。第六、七部分的符号及意义通常是各公司自行规定的。第六部分的符号表示特殊的用途及特性,其常用的符号有:

M-松下公司用来表示该器件符合日本防卫厅海上自卫队参谋部有关标准登记的产品。

N-松下公司用来表示该器件符合日本广播协会(NHK)有关标准的登记产品。

Z-松下公司用来表示专用通信用的可靠性高的器件。

H-日立公司用来表示专为通信用的可靠性高的器件。

K-日立公司用来表示专为通信用的塑料外壳的可靠性高的器件。

T-日立公司用来表示收发报机用的推荐产品。

G-东芝公司用来表示专为通信用的设备制造的器件。

S-三洋公司用来表示专为通信设备制造的器件。

第七部分的符号,常被用来作为器件某个参数的分档标志。例如新加坡电子元器件公司取名,三菱公司常用R,G,Y等字母;日立公司常用A,B,C,D等字母,作为直流放大系数hFE的分档标志。

国内外常用电子元器件型号命名规则(涨知识)(新加坡电子元器件公司取名)

日本半导体器件型号命名法有如下特点:
